Olympus, Feriyanto, Y.E

  • Klik kanan bawah ikon olympus-Configure-address 192.168.0.1 (muncul tulisan there is no problem)-Ikon olympus refresh-Configure-Cek apakah sudah OK (tanda Bootp & FTP warna hijau)
  • Klik tube ECT/RFT-Setup-Wizard-"The current configuration has been modified....-NO-Isi name (PLTU...)-Description (Condenser...)-Pilih technology (ECT...)-Create....(50:53)/(54:19)
  • Isi material, thickness....(Bobbin-Internal-4 pin)-Next (pilih frequency)-SS 404, 217, 108,22
  • Klik analysis setup-setting semua cacat di kalibrator, bisa tambahkan defect yang belum ada misalnya klik Add-(big hole-out (cara pilih double klik)-100%; OD groove-out-40)- NAMUN INI BELUM MENANDAI KALIBRATOR-OK
  • Kalau ada yang defect kalibrator banyak misalnya: 4x Flat Bottom Hole (FBH)
  • Klik Depth Curve-INI SETTING ABSOLUT (untuk big defect/cacat melingkar/melebar/luas-KODE BIG HOLE, OD/ID GR) dan DIFFERENTIAL (small defect/cacat per titik/pittng-KODE FLAT BOTTOM HOLE 20, 40, 60, 80, 100%)

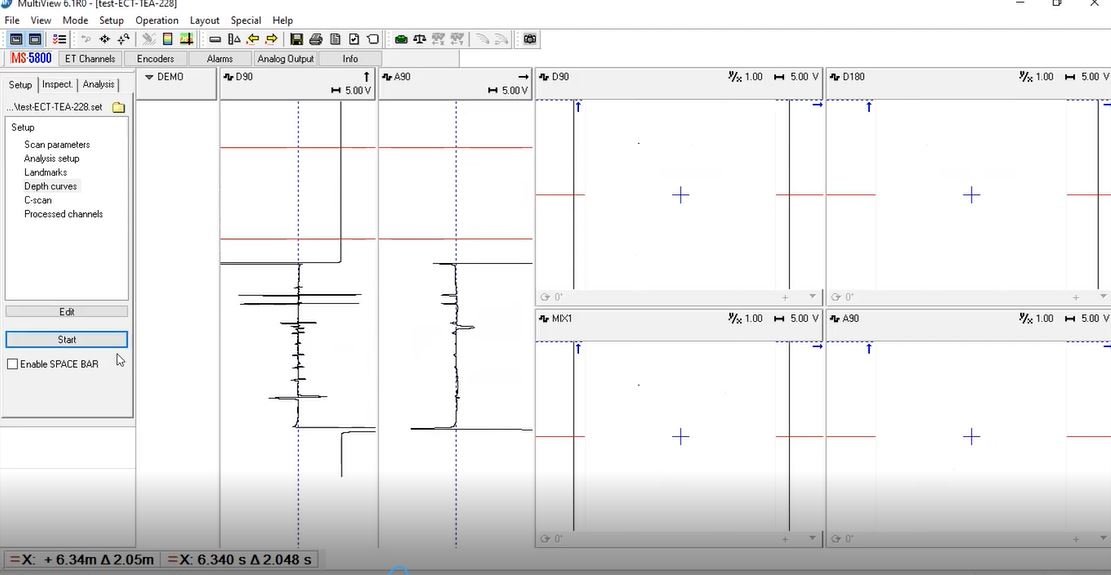

  • Nilai yang sudah ada: A90, D90, MIX1 dengan keterangan theta/depth (untuk semuanya)-Bisa tambahkan depth curve, klik Add-tambah D180 (keterangan sama dengan existing, curve type theta/depth)-OK (JADI TAMPILAN NANTI DI KOTAK ADA 4 PEAK TSB)
  • Tambahkan lagi yang belum ada, klik add pilih A90 (keterangan berbeda dg existing, curve type V/depth dan extension V-OD)-OK (V=voltage)
  • A90 (absolute for big defect) ada 2 yaitu:
  1. A90 theta/depth dipilih/checklist OD GR 20%; OD GR 40%; OD GR 60%, ID GR 10% dan BIG HOLE 100%-YANG LAIN UNCHECKLIST
  2. A90 V/depth, V-OD hanya dipilih OD-GR saja semuanya-KARENA extension V-OD untuk OD saja
  • D180 theta/depth dipilih HOLE 100%; FBH 80%; FBH 60%; FBH 40% dan ID GR
  • D90 theta/depth dipilih mirip D180-SEMUA OD GR TIDAK DIPILIH namun ID GR dipilih
  • MIX1 (utk menghilangkan sinyal tube support shg yang ada hanya defect)-MIRIP D90

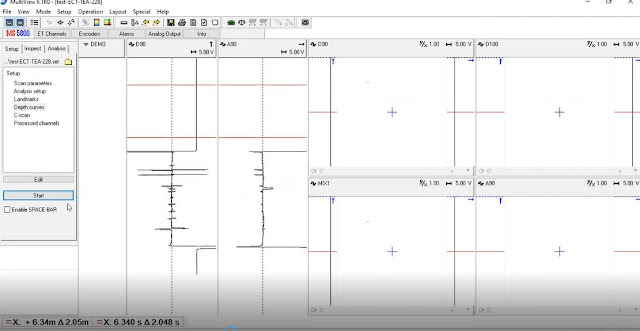

  • Langkah uji kalibrator: klik ikon timbangan (balance the unit)-klik start dan tarik maka sinyal akan tampil-klik stop (1:20:20)
  • Lakukan zoom sinyal dengan drag mouse
  • MENANDAI WALL LOSS & PEAK-klik simbol system callibration (dekat simbol timbangan)-menandai nilai defect, dimulai dengan mengarahkan peak sinusoidal big hole 100%-klik record dst....
  • Setiap manandai nilai-nilai voltage bisa diganti, semula 5 V arah panah menyamping diganti dengan 2.5 V & panah keatas (berlaku untk D90 & A90)- Setelah semus tertandai maka klik callibrate

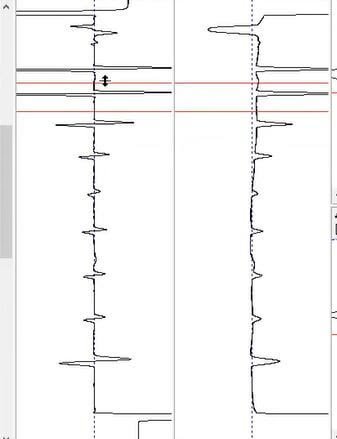

  • Langkah analisa kurva, peak bentuk besar indikasi cacat melingkar (OD/ID groove, big hole), sedangkan peak kecil indikasi FBH & small hole
  • Ukuran peak bisa diperbesar (dengan memperkecil Voltage), begitu juga sebaliknya
  • Rata-rata pengukuran menggunakan voltage 2.5 V, dan ciri khas cacat besar misalnya OD/ID groove/big hole memiliki voltage >1 V sedangkan kalau kecil disekitaran 1 V
  • Buat folder terlebih dahulu (nantinya akan diambil di proses selanjutnya)
  • Klik Setup-Operation-Inspection-Browse ambil folder-Browse lagi tempatkan di folder dan beri nama-Browse lagi tempatkan di folder dan beri nama
  • (1:15:51) Klik Inspect
  • Memulai ambil data
  • Analisa, penggunaan D90 atau A90, ketika D90 dan V<1 maka memilih D90 atau D180 dipilih voltage yang terbesar) sedangkan ketika D90 dengan V>1 dan maximum rate (MR) <40 maka memilih A90 sedangkan jika D90 dengan V>1 dan mr >40 maka dipilih A90-OD
