Proses Treatment Batu Bara di PLTU

Batu bara adalah bahan bakar utama di PLTU dan sesuai regulasi pemerintah terbaru, penggunaan hasil olahan minyak bumi (solar HSD, residual) dan gas alam mulai dibatasi penggunaannya. Penggunaan batubara sebagai bahan bakar karena persediaan melimpah di Indonesia dan lebih irit dari sisi biaya bahan baku namun treatment adalah yang paling sulit.
Batu bara yang masuk ke PLTU dilakukan pre-treatment kualitas dan kuantitas. Berikut urutan prosesnya :
  • Batu bara diangkut dengan tongkang (kapal terbuka) dari perusahaan tambang menuju PLTU. Akses dari PLTU adalah jetty dengan peralatan ship unloader crane yang digunakan untuk memindahkan batu bara ke silo conveyor untuk ditransportasikan menuju ke coal yard

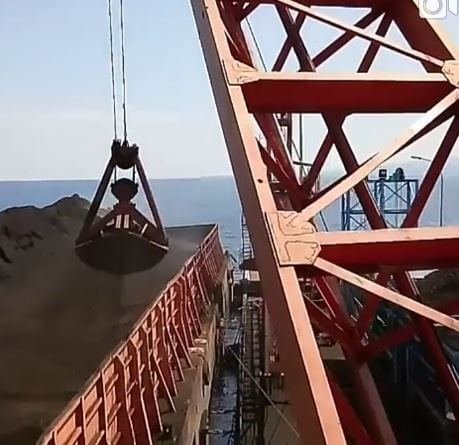

Gambar 1. Ship Unloader

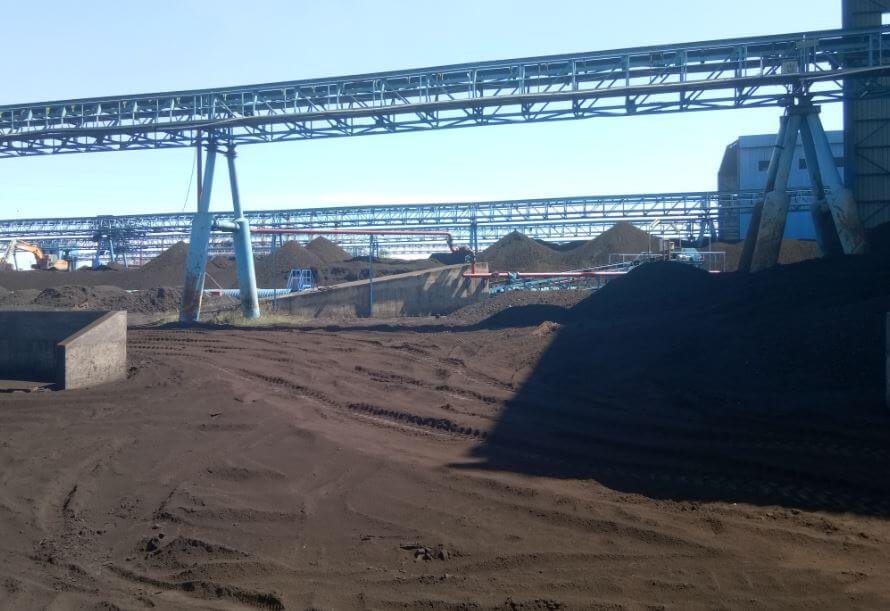

Gambar 2. Belt Conveyor

  • Coal yard terdiri dari 2 tipe yaitu terbuka dan tertutup. Tipe terbuka untuk penampungan tahap awal sedangkan tipe tertutup untuk penampungan tahap akhir yang siap digunakan untuk proses produksi. Tujuan dari tipe tertutup (dome) adalah menghindarkan penambahan water content/humidity batu bara yang bisa mengurangi nilai kalori. Batu bara dipindahkan dari coal yard terbuka ke tertutup menggunakan excavator dan wheel loader

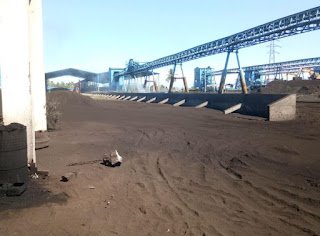

Gambar 3. Coal Yard
Gambar 4. Wheel Loader
Gambar 5. Excavator
Batu bara yang datang, terlebih dahulu di cek secara laboratorium parameter-parameter kimianya dan tahap awal dilakukan sampling yang dimulai dari :

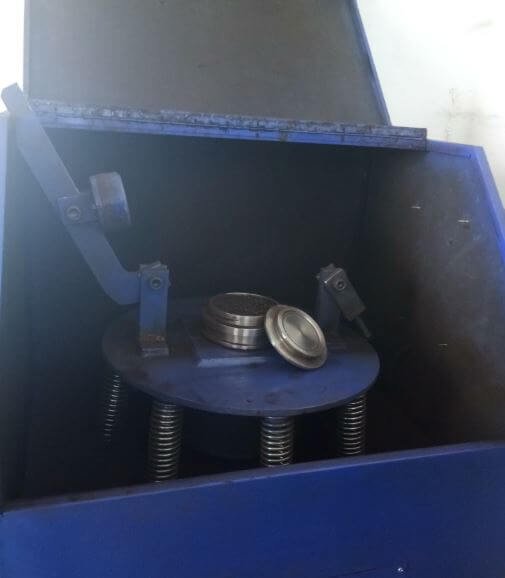

  • Mengambil sampel di wadah kemudian melakukan penimbangan awal sebelum di oven untuk dijadikan data %water content batu bara dengan perhitungannya adalah : [(sampel sebelum oven-sampel sesudah oven)/(sampel sebelum oven)]

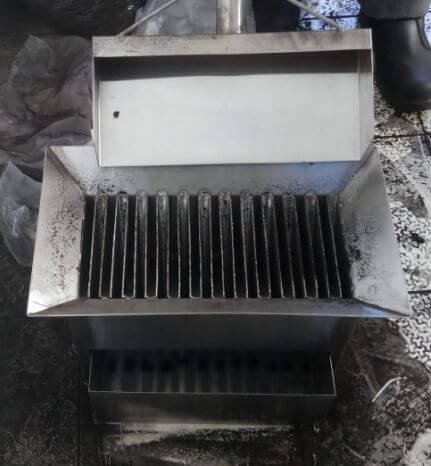

Gambar 6. Sekat untuk Meratakan Sampel
Gambar 7. Sampel Batu Bara
Gambar 8. Jenis-Jenis Timbangan

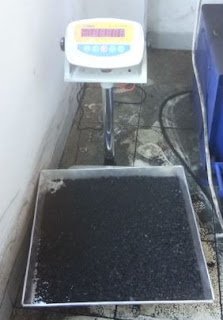

Gambar 9. Sampel Batu Bara Ditimbang

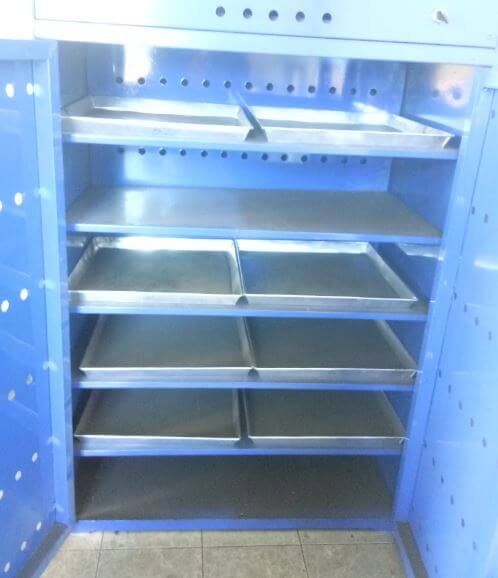

Gambar 10. Oven
  • Sesudah dilakukan pengukuran %water content kemudian sampel dilakukan penghancuran untuk menghasilkan mesh (satuan diameter) sesuai standar ukuran peralatan laboratorium

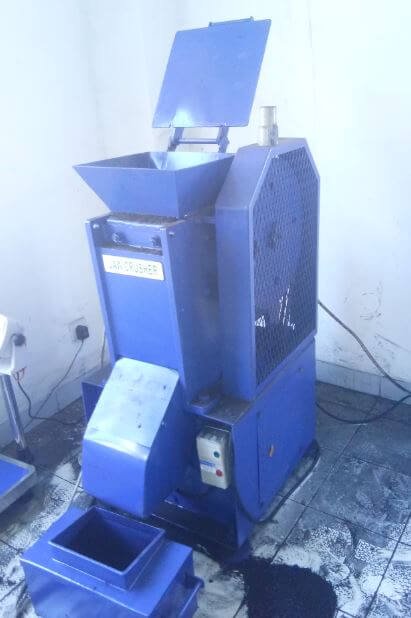

Gambar 11. Jaw Crusher (Outer)
Gambar 12. Jaw Crusher (Inner)

Gambar 13. Jaw Cruher (Inner)
  • Sesudah sampel batu bara dilakukan penghancuran kemudian dilakukan mixing antara sampel dari beberapa wadah yang berfungsi membuat homogen dari beberapa titik sampling. Cara yang dilakukan adalah terdapat bejana berputar dan sampel ditaruh di silo yang secara perlahan akan meratakan ke setiap wadah

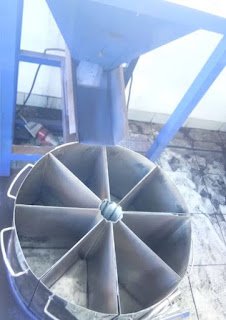

Gambar 14. Peralatan untuk Homogenisasi Sampel Batu Bara (Depan)
Gambar 15. Peralatan untuk Homogenisasi Sampel Batu Bara (Atas)
  • Sampel dilakukan penyaringan sesuai mesh yang distandarkan dengan menggunakan vibrating screen

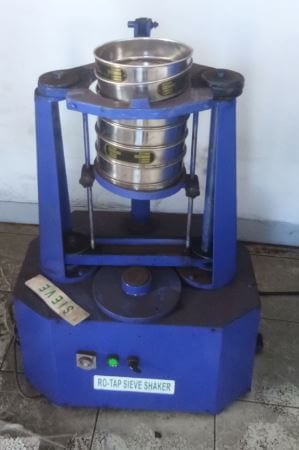

Gambar 16. Vibrating Screen (Depan)

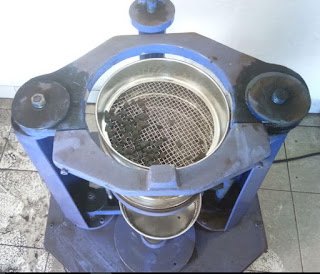

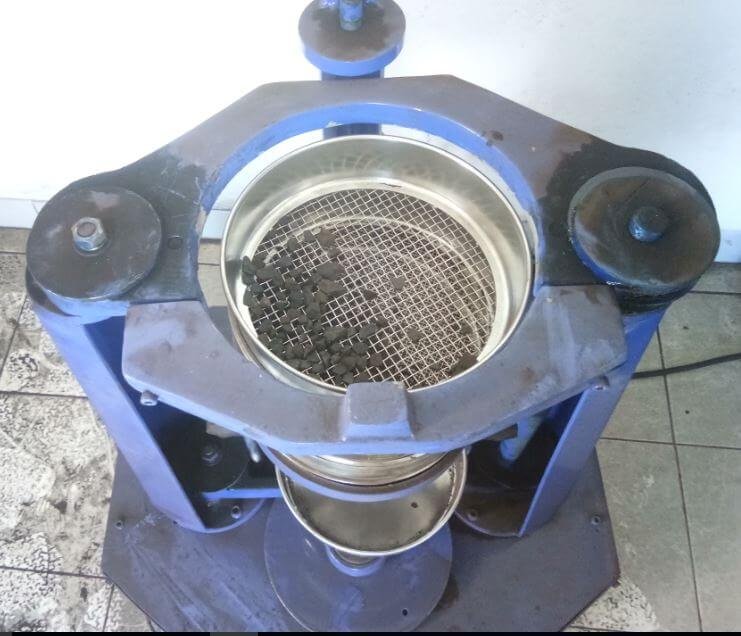

Gambar 17. Vibrating Screen (Atas)

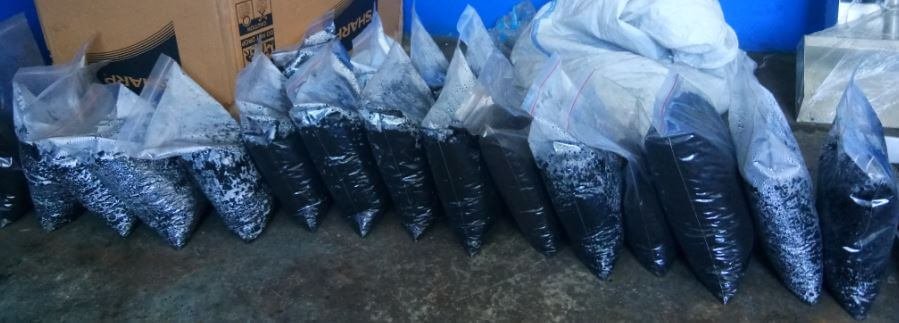

  • Sampel yang dilakukan analisa, dilakukan arsip gudang untuk keperluan verifikasi jika sewaktu-waktu terdapat komplain atau data yang dirasa kurang bisa diterima

Referensi : Pengalaman di unit pembangkitan

>
