Unburned Carbon (UBC) Pembakaran Batubara dan Uji Loss On Ignition (LOI)/Hilang Pijar

Sains, Teknologi dan Ekonomi Bisnis    Saturday, March 6, 2021

Unburned Carbon/Hydrocarbon (UBC) adalah karbon/bahan bakar yang tidak habis terbakar pada proses pembakaran. Semakin besar nilai UBC maka semakin tidak efisien suatu bahan bakar, karena banyak energi yang masih belum terkonversi. Artikel kali ini difokuskan pada unburned carbon di PLTU, dimana banyak kandungannya pada fly ash-bottom ash (FABA). Nilai unburned carbon yang tinggi tidak bagus untuk efisiensi proses pembakaran dan juga untuk lingkungan seperti bisa menyebabkan polusi groundwater, polusi udara, permasalahan pernafasan.

Coal ash terbagi menjadi 3 bagian yaitu: slag (kerak), fly ash & bottom ash. Komponen utama fly ash adalah unburned carbon & spherical ash (glass cenosphere, magnetic particle & Si-Al ash) [Xing et al, 2019]

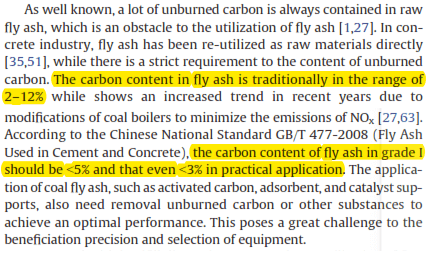

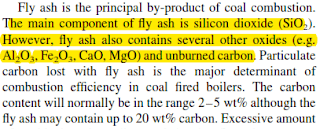

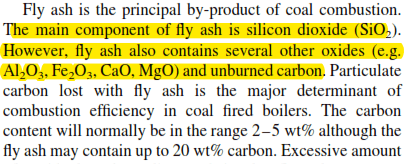

Unburned Carbon tidak bisa sepenuhnya dihilangkan dan hanya bisa diminimalisir, seperti pada jurnal Gurusingam et al (2017) dilaporkan bahwa pada fly ash kandungan UBC bisa diminimalisir sampai kandungannya menjadi 2-5% dari total %wt fly ash. Xing et al (2019) menuliskan kandungan carbon pada fly ash (UBC) antara 2-12% dengan detail untuk fly ash grade I nilai UBC <5%, berikut kutipannya:

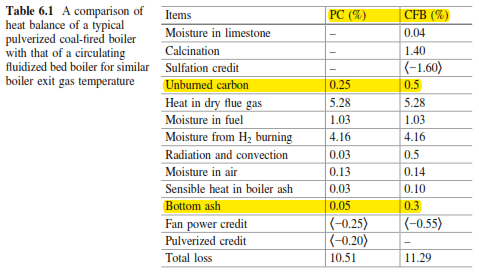

Berdasarkan handbook Basu (2015), unburned carbon untuk PC boiler sebesar 0.25% sedangkan CFB sebesar 0.5%. Kutipannya sebagai berikut:

Gurusingam et al (2017) melakukan simulasi pembakaran pada soFtware Computational Fluid Dynamic (CFD) dengan variabel %excess O2 disimpulkan bahwa dengan penambahan 5.2% excess O2 bisa menurunkan 32% ppm unburned carbon. Mengapa %excess O2 berpengaruh terhadap UBC???, bisa dibaca detail artikel Feriyanto (2020).

Proses terbentuknya unburned carbon menurut Xing et al (2019) sebagai berikut:

Terdapat 3 tahapan yaitu:
  • Drying & Preheating
Awal mula moisture content coal menguap karena suhu pemanasan yang semakin naik, ini juga diikuti oleh penguapan volatile matter batubara
  • Combustion
Batubara terbakar melibatkan kontak antara volatile matter + oksigen sehingga terjadi pembakaran awal partikel karbon dan pembakaran sempurna fixed carbon. Fixed carbon inilah yang memberikan energi panas boiler system.
  • Discharging
Setelah waktu pembakaran berjalan maka ash content terus bertambah & oksigen terus berkurang sehingga mengurangi daya bakar coal dan menyebabkan unburned carbon yang kemudian keluar lewat cerobong.

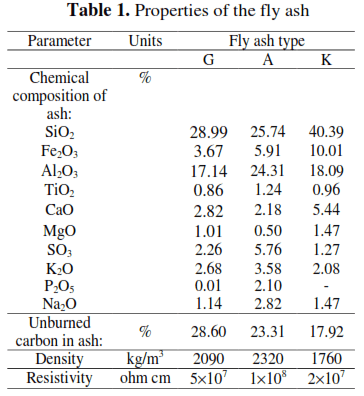

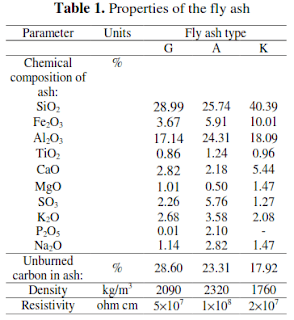

Kandungan pada fly ash sebagai berikut: [Jdrusik and Wierczok, 2011]; [Grochowiak et al, 2004]

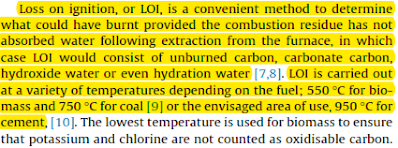

Penambahan kandungan unburned carbon di fly ash boiler dalam uji secara analis setara dengan Loss-on Ignition (LOI) yaitu bahan bakar yang lolos dari pembakaran (tidak terbakar) [David and Kopac, 2017]. Menurut Bjurstrom et al (2014), LOI adalah metode untuk menentukan apakah pembakaran menyisakan residu yang tidak bisa terserap oleh waterwall boiler system (water).

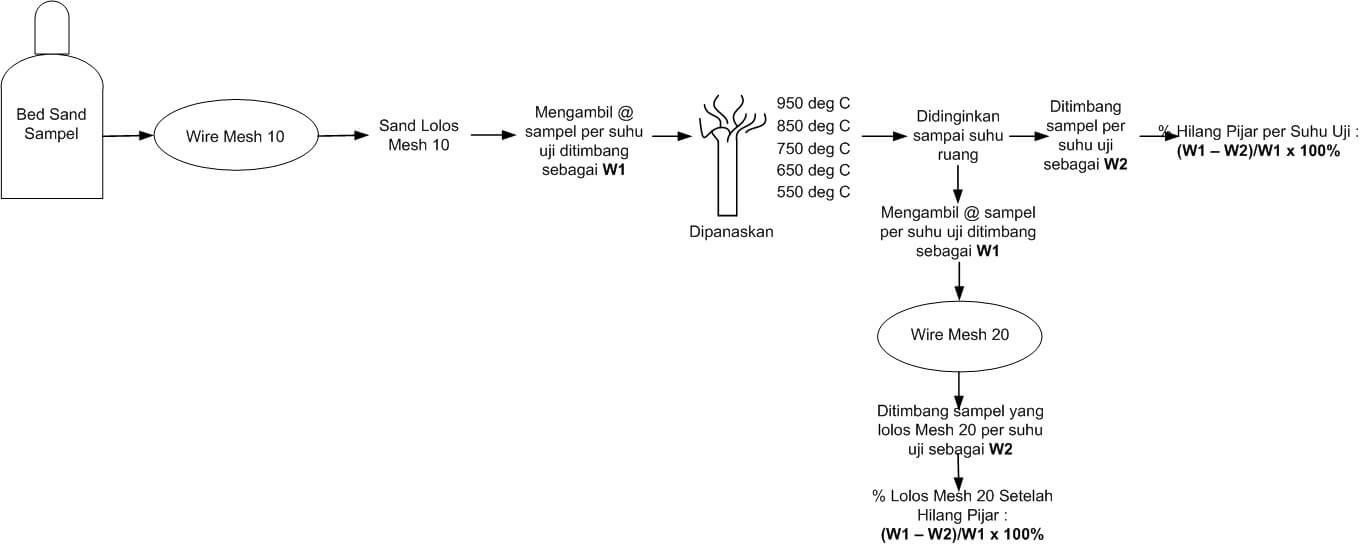

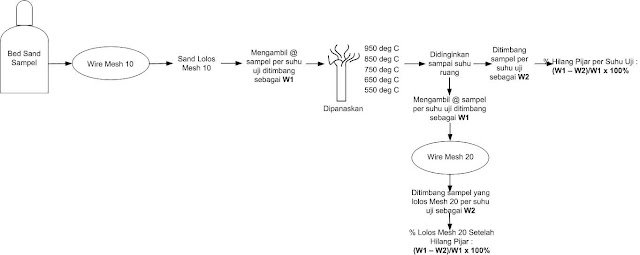

Berikut langkah-langkah uji LOI atau hilang pijar: [Feriyanto, 2016]

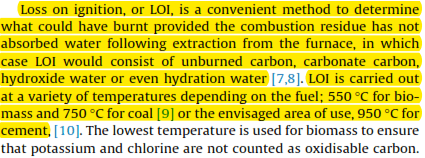

Peneliti seperti Bjurstrom et al (2014) memaparkan bahwa temperatur untuk uji LOI bisa berbeda-beda tergantung bahan bakar seperti:
  • Biomass (550 oC), alasan biomass dibuat temperatur rendah adalah agar potassium (K) dan chlorine (Cl) tidak dihitung sebagai oxidisable carbon
  • Coal (750 oC)
  • Coal (950 oC)
Metode yang hampir sama juga terdapat pada jurnal penelitian Yang et al (2020) sebagai berikut:

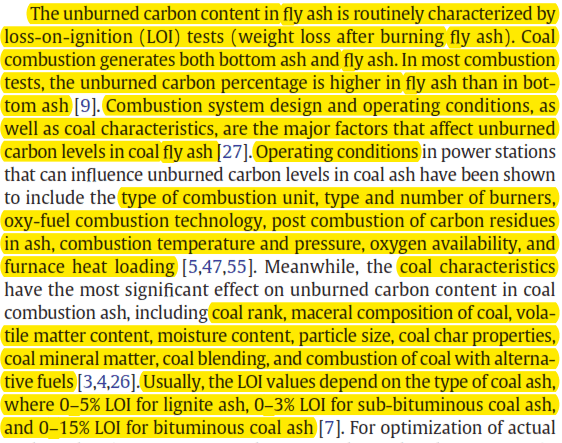

Xing et al (2019) menuliskan penyebab umum dari unburned carbon sebagai berikut:
Unburned carbon terbanyak ada pada fly ash dibandingkan bottom ash. Faktor yang mempengaruhi level UBC di fly ash adalah [1] desain sistem pembakaran, [2] kondisi operasi. Desain pembakaran meliputi: [i] tipe pembakaran, [ii] jumlah burner, [iii] kebutuhan udara/oksigen pembakaran (teknologi pembakaran), [iv] pembakaran sisa, [v] tekanan & temperatur pembakaran, [vi] ketersediaan oksigen, dan [vii] furnace heat loading. Selain itu juga ada pengaruh dari karakteristik batubara seperti coal rank, komposisi coal (volatile matter, moisture content), size batubara, coal car properties, coal mineral matter, coal blending [Xing et al, 2019].
Nilai Loss On Ignition (LOI)/hilang pijar tergantung pada ash batubara dan jika dirunut maka tergantung pada tipe batubara seperti: [i] lignite ash (LOI 0-5%), [ii] sub-bituminous ash (LOI 0-3%), dan [iii] bituminous ash (LOI 0-15%) [Xing et al, 2019].

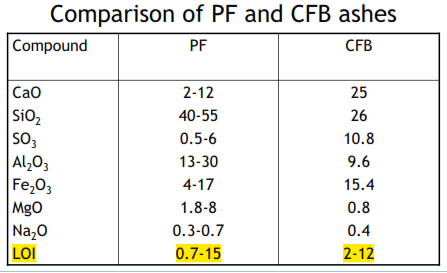

Berdasarkan tabel tersebut terdapat perbedaan untuk kadar LOI berdasarkan tipe boiler yaitu pulverizer fuel (PF), nilai LOI sebesar 0.7-15 dan circulating fluidized bed (CFB), nilai LOI sebesar 2-12.

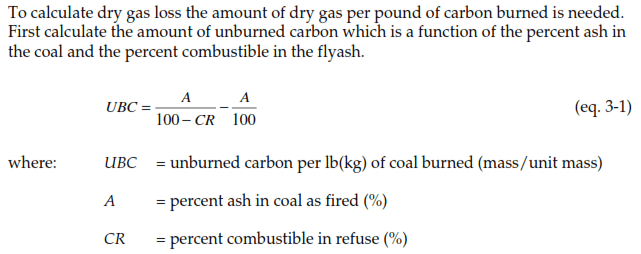

Terdapat pendekatan perhitungan dari EPRI "Heat Rate Improvement" berikut kutipannya:
Beberapa penyebab tingginya unburned carbon (UBC) di PLTU adalah:
  • Kurangnya excess air, hal ini berdampak pada pembakaran yang tidak sempurna pada hydrocarbon (batubara) sehingga masih meninggalkan carbon yang tidak habis terbakar
  • Sistem mixing antara bahan bakar dan udara yang kurang optimal di furnace, hal ini bisa karena letak inlet udara bakar atau besarnya bukaan damper (PA/SA Fan) yang kurang pas sehingga harus dilakukan combustion tuning
  • Untuk tipe boiler PF bisa karena setting size pulverizer yang tidak standar,  sehingga batubara yang berukuran terlalu besar tidak habis terbakar sampai waktu pembakarannya habis
Kutip Artikel ini Sebagai Referensi (Citation):
Feriyanto, Y.E. (2021). Unburned Carbon (UBC) Pembakaran Batubara dan Uji Loss On Ignition (LOI)/Hilang Pijar, Best Practice Expereince in Power Plant. www.caesarvery.com. Surabaya

Referensi:

[1] Feriyanto, Y.E. (2020). Prinsip Pembakaran Hydrocarbon untuk Mencapai Efisiensi Tinggi di PLTU, Best Practice Experience in Power Plant. www.caesarvery.com. Surabaya

[2] Feriyanto, Y.E. (2016). Uji dan Analisa LOI/Hilang Pijar pada Bed Sand CFB, Best Practice Experience in Power Plant. Surabaya

[3] Gurusingam, P., Ismail, F.B., Gumnasegaran, P., and Sundaram, T. (2017). Intelligent Monitoring System of Unburned Carbon of Fly Ash for Coal Fired Power Plant Boiler. MATEC Web of Conferences, Vol 131-02003

[4] Jdrusik, M and Wierczok, A. (2011). The Influence of UBC Particles on ESP Collection Effieciency. J. of Physics, Vo. 301, 012009

[5] David, E., and Kopac, J. (2017). Functional Carbon Structures Derived from UBC Contained in Fly Ash. Material Today:Proceeedings, Vol. 7, 817-827

[6] Yang, Z., Chang, G., Xia, Y., He, Q., Zeng, H, Xing, Y., and Gui, X. (2020). Utilization of Waste Cooking Oil for Highly Efficient Recovery of  Unburned Carbon from Coal Fly Ash. J. of. Cleaner Production

[7] Xing, Y., Guo, F., Xu, M., Gui, X., Li, H., Li, G., Xia, Y., and Han, H. (2019). Separation of Unburned Carbon from Coal Fly Ash: A Review. J. of Powder Technology, Vol. 353, pp. 372-384

[8] Bjurstrom, H., Lind, B., and Lagerkvist, A. (2014). Unburned Carbon in Combustion Residues from Solid Biofuels. J. of Fuel, Vol. 117, pp. 890-899

[9] Grochowiak, K.S., Golas, J., Jankowski, H., and Kozinski, S. (2004). Characterization of the Coal Fly Ash for the Purposes of Improvement of Industrial On-Line Measurement of Unburned Carbon Content. J. of Fuel, Vol. 83, pp. 1847-1853

[10] Basu, P. (2015). Circulating Fluidized Bed Boiler, Design, Operation and Maintenance. Canada
